第三種電気主任技術者2022下期

29

電力

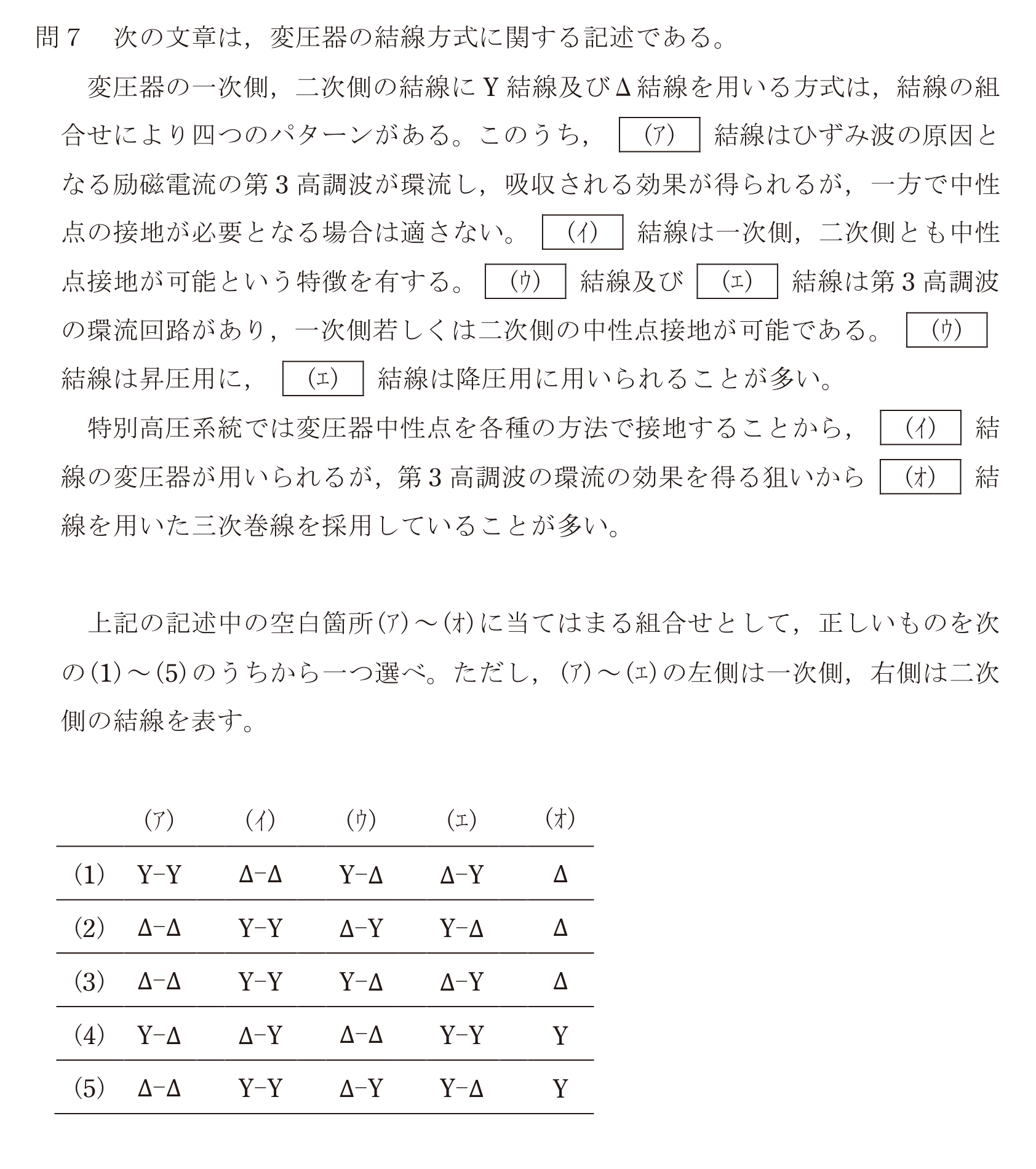

次の文章は,変圧器の結線方式に関する記述である。 変圧器の一次側,二次側の結線にY結線及び結線を用いる方式は,結線の組合せにより四つのパターンがある。このうち,(ア)結線はひずみ波の原因となる第3高調波が環流し,吸収される効果が得られるが,一方で中性点の接地が必要となる場合は適さない。(イ)結線は一次側,二次側とも中性点接地が可能という特徴を有する。(ウ)結線及び(エ)結線は第3高調波の環流回路があり,一次側若しくは二次側の中性点接地が可能である。(ウ)結線は昇圧用に,(エ)結線は降圧用に用いられることが多い。 特別高圧系統では変圧器中性点を各種の方法で接地することから,(イ)結線の変圧器が用いられるが,第3高調波の環流の効果を得る狙いから(オ)結線を用いた三次巻線を採用していることが多い。 上記の記述中の空白箇所(ア)~(オ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。ただし,(ア)~(エ)の左側は一次側,右側は二次側の結線を表す。
問29の図
1
(ア) Y-Y (イ) - (ウ) Y- (エ) -Y (オ)
2
(ア) - (イ) Y-Y (ウ) -Y (エ) Y- (オ)
正解
3
(ア) - (イ) Y-Y (ウ) Y- (エ) -Y (オ)
4
(ア) Y- (イ) -Y (ウ) - (エ) Y-Y (オ) Y
5
(ア) - (イ) Y-Y (ウ) -Y (エ) Y- (オ) Y
