第三種電気主任技術者2022下期

24

電力
次の文章は,水車に関する記述である。 水圧管の先端がノズルになっていると,有効落差は全て(ア)エネルギーとなり,水は噴流となって噴出し,ランナのバケットにあたってランナを回転させる。このような水の力で回転する水車を(イ)水車という。 代表的なものとして(ウ)水車があり,(エ)で,流量の比較的少ない場所に用いられ,比速度は(オ)。 上記の記述中の空白箇所(ア)~(オ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。

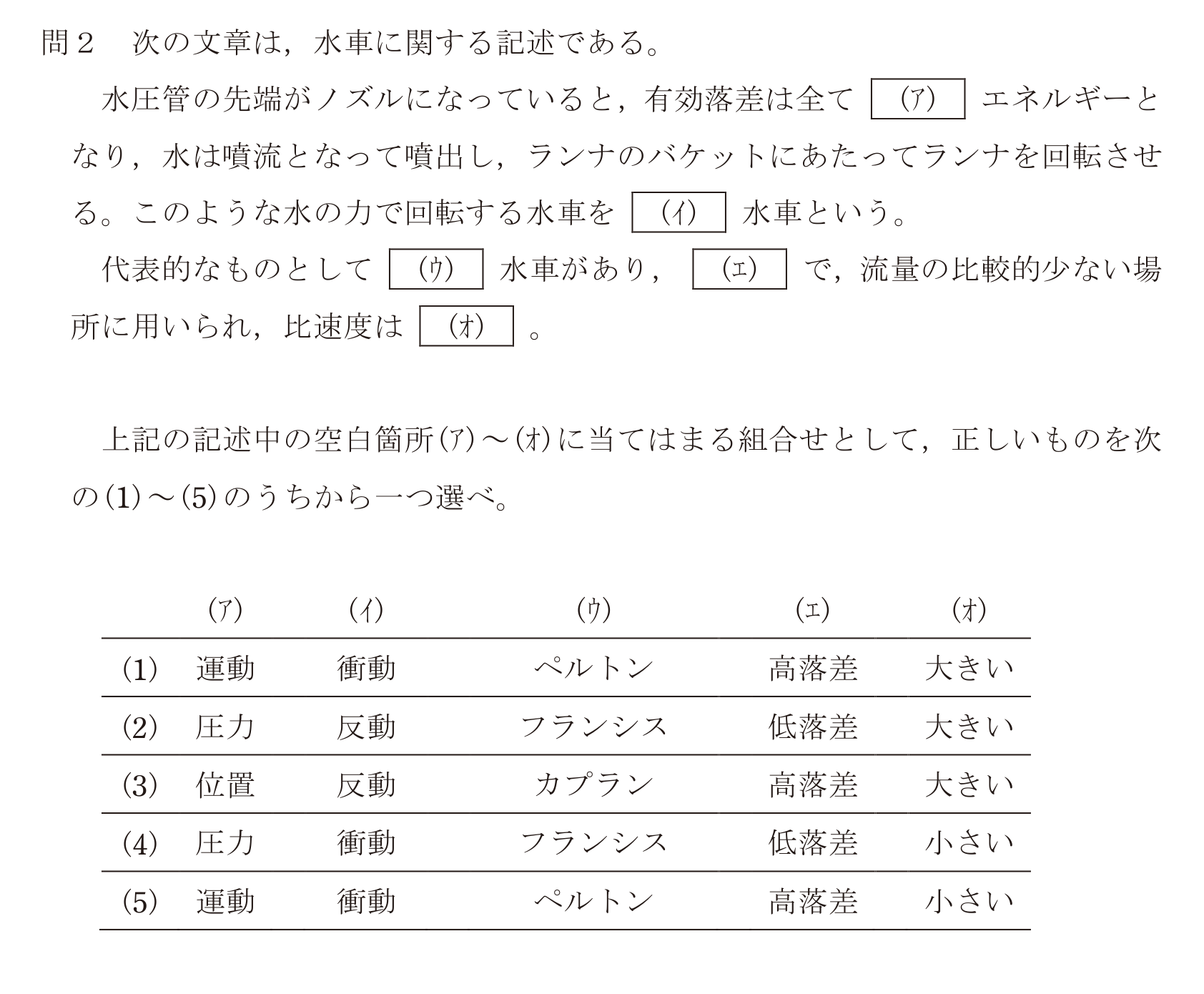

問24の図
1
(ア)運動 (イ)衝動 (ウ)ペルトン (エ)高落差 (オ)大きい
2
(ア)圧力 (イ)反動 (ウ)フランシス (エ)低落差 (オ)大きい
3
(ア)位置 (イ)反動 (ウ)カプラン (エ)高落差 (オ)大きい
4
(ア)圧力 (イ)衝動 (ウ)フランシス (エ)低落差 (オ)小さい
5
(ア)運動 (イ)衝動 (ウ)ペルトン (エ)高落差 (オ)小さい
正解
