第三種電気主任技術者 2022年上期問9: 図のように、5$\Omega$の抵抗、200mHのインダクタンスをもつコイル、20$\mu$Fの静電容量をもつコンデンサを直列に接続した回路に周波数f[Hz]の正弦波交流電圧E[V]を加えた。周波数fを回路に流れる電流が最大となるように変化させたとき、コイルの両端の電圧の大きさは抵抗の両端の電圧の大きさの何倍か。最も近いものを次の(1)～(5)のうちから一つ選べ。

Question

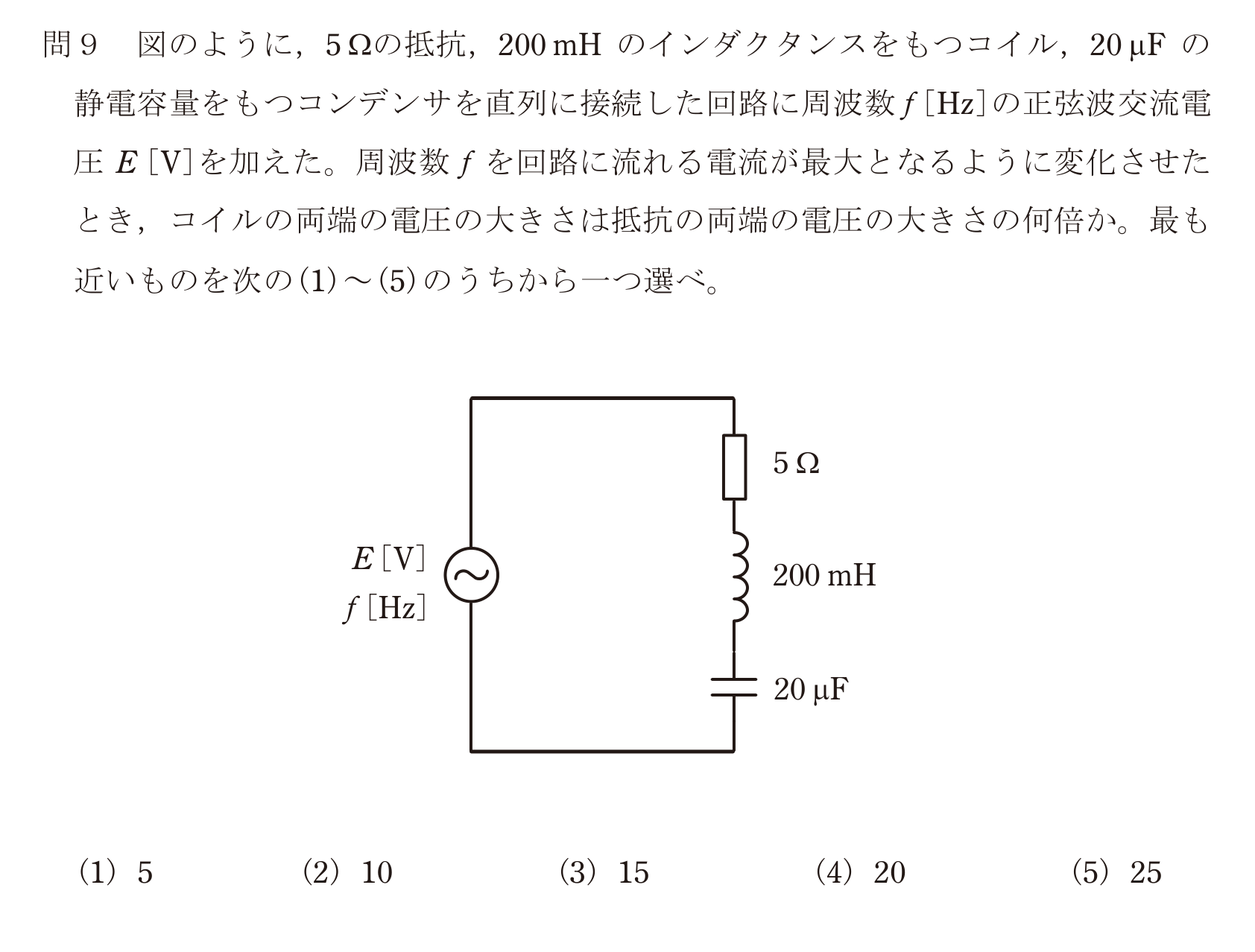

第三種電気主任技術者 2022年上期 問9: 図のように、5$\Omega$の抵抗、200mHのインダクタンスをもつコイル、20$\mu$Fの静電容量をもつコンデンサを直列に接続した回路に周波数f[Hz]の正弦波交流電圧E[V]を加えた。周波数fを回路に流れる電流が最大となるように変化させたとき、コイルの両端の電圧の大きさは抵抗の両端の電圧の大きさの何倍か。最も近いものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: 4. 20
