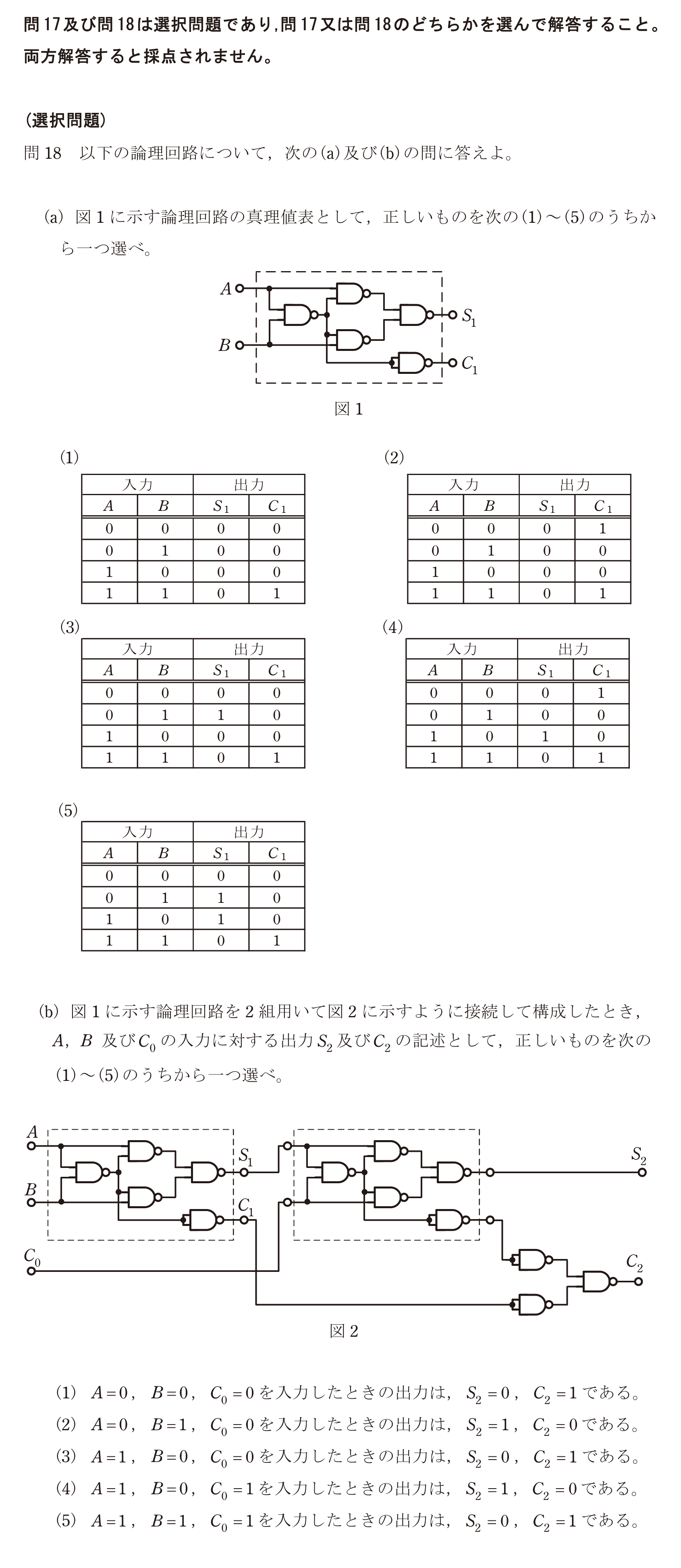

第三種電気主任技術者 2022年上期問63: 【選択問題】以下の論理回路について、次の(a)及び(b)の問に答えよ。

(a) 図1に示す論理回路の真理値表として、正しいものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2022年上期 問63: 【選択問題】以下の論理回路について、次の(a)及び(b)の問に答えよ。

(a) 図1に示す論理回路の真理値表として、正しいものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: 5. A=0,B=0→$S_{1}$=0,$C_{1}$=0 / A=0,B=1→$S_{1}$=1,$C_{1}$=0 / A=1,B=0→$S_{1}$=1,$C_{1}$=0 / A=1,B=1→$S_{1}$=0,$C_{1}$=1
