第三種電気主任技術者2022上期

43

機械
次の文章は、直流電動機の運転に関する記述である。 分巻電動機では始動時の過電流を防止するために始動抵抗が(ア)回路に直列に接続されている。 直流電動機の速度制御法には界磁制御法・抵抗制御法・電圧制御法がある。静止レオナード方式は(イ)制御法の一種であり、主に他励電動機に用いられ、広範囲の速度制御ができるという利点がある。 直流電動機の回転の向きを変えることを逆転といい、一般的には、応答が速い(ウ)電流の向きを変える方法が用いられている。 電車が勾配を下るような場合に、電動機を発電機として運転し、電車のもつ運動エネルギーを電源に送り返す方法を(エ)制動という。 上記の記述中の空白箇所(ア)~(エ)に当てはまる組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。

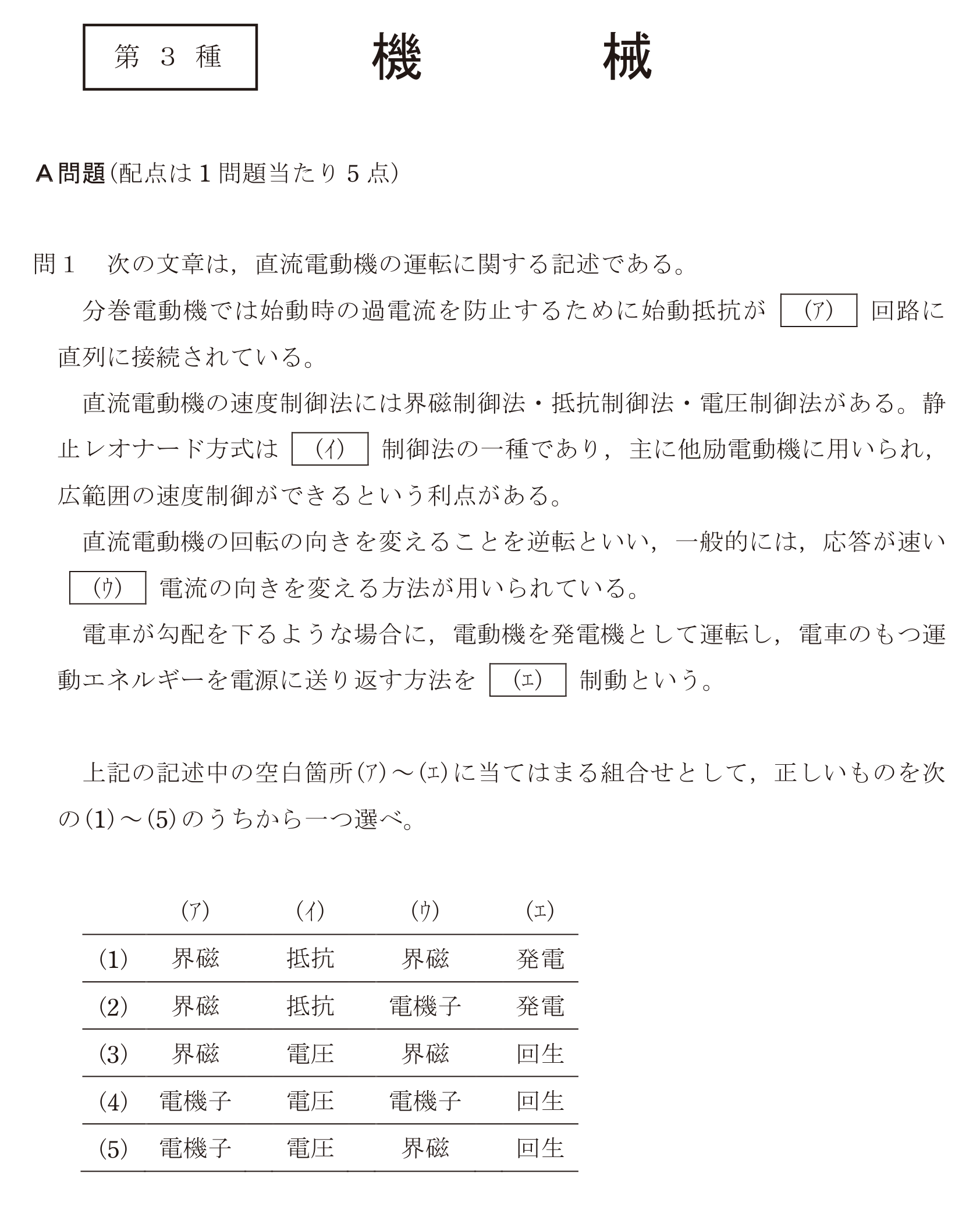

問43の図
1
(ア)界磁 (イ)抵抗 (ウ)界磁 (エ)発電
2
(ア)界磁 (イ)抵抗 (ウ)電機子 (エ)発電
3
(ア)界磁 (イ)電圧 (ウ)界磁 (エ)回生
4
(ア)電機子 (イ)電圧 (ウ)電機子 (エ)回生
正解
5
(ア)電機子 (イ)電圧 (ウ)界磁 (エ)回生
