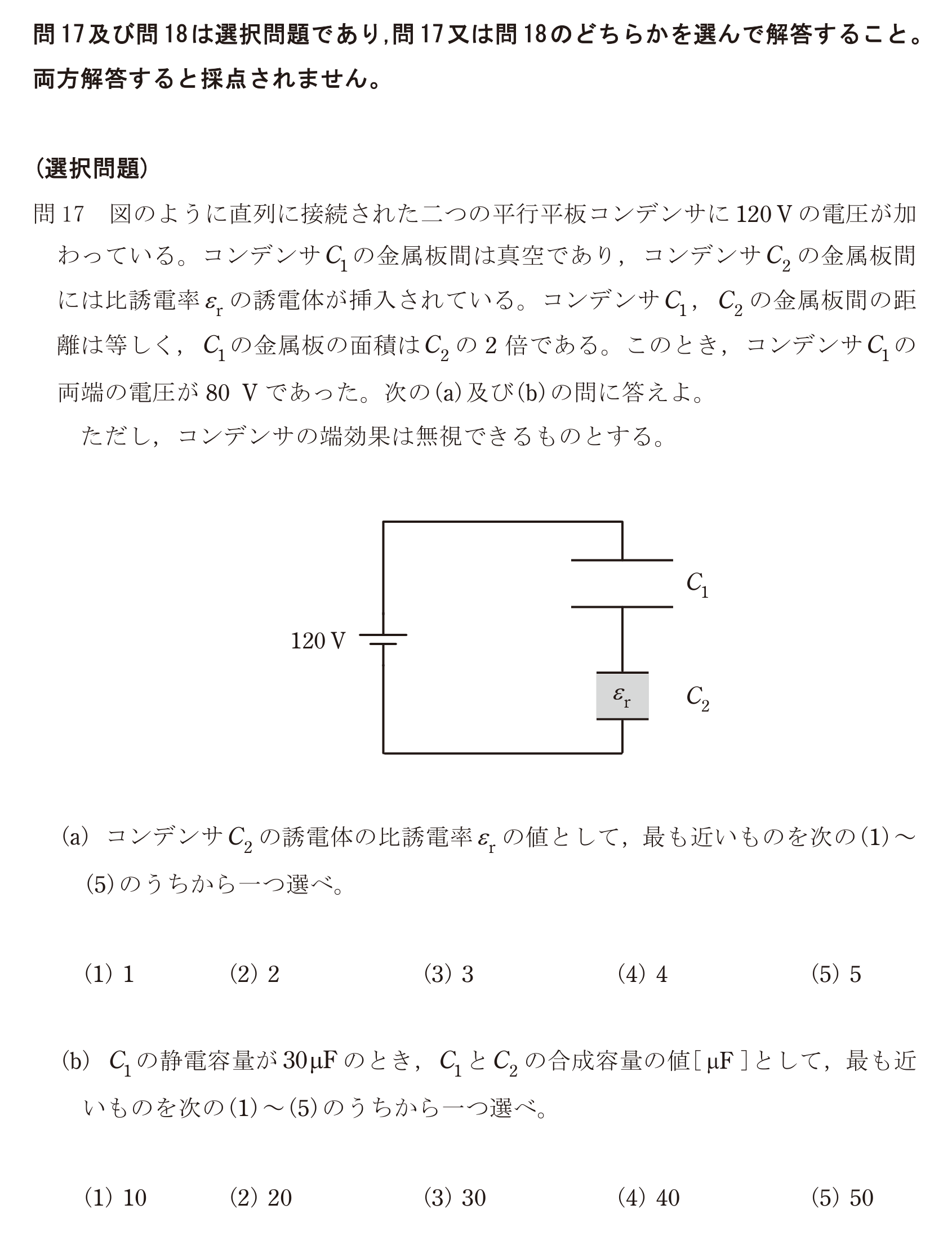

第三種電気主任技術者 2022年上期問19: 【選択問題】図のように直列に接続された二つの平行平板コンデンサに120Vの電圧が加わっている。コンデンサ$C_{1}$の金属板間は真空であり、コンデンサ$C_{2}$の金属板間には比誘電率$\varepsilon$_rの誘電体が挿入されている。コンデンサ$C_{1}$、$C_{2}$の金属板間の距離は等しく、$C_{1}$の金属板の面積は$C_{2}$の2倍である。このとき、コンデンサ$C_{1}$の両端の電圧が80Vであった。次の(a)及び(b)の問に答えよ。
ただし、コンデンサの端効果は無視できるものとする。

(a) コンデンサ$C_{2}$の誘電体の比誘電率$\varepsilon$_rの値として、最も近いものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2022年上期 問19: 【選択問題】図のように直列に接続された二つの平行平板コンデンサに120Vの電圧が加わっている。コンデンサ$C_{1}$の金属板間は真空であり、コンデンサ$C_{2}$の金属板間には比誘電率$\varepsilon$_rの誘電体が挿入されている。コンデンサ$C_{1}$、$C_{2}$の金属板間の距離は等しく、$C_{1}$の金属板の面積は$C_{2}$の2倍である。このとき、コンデンサ$C_{1}$の両端の電圧が80Vであった。次の(a)及び(b)の問に答えよ。
ただし、コンデンサの端効果は無視できるものとする。

(a) コンデンサ$C_{2}$の誘電体の比誘電率$\varepsilon$_rの値として、最も近いものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: 4. 4
