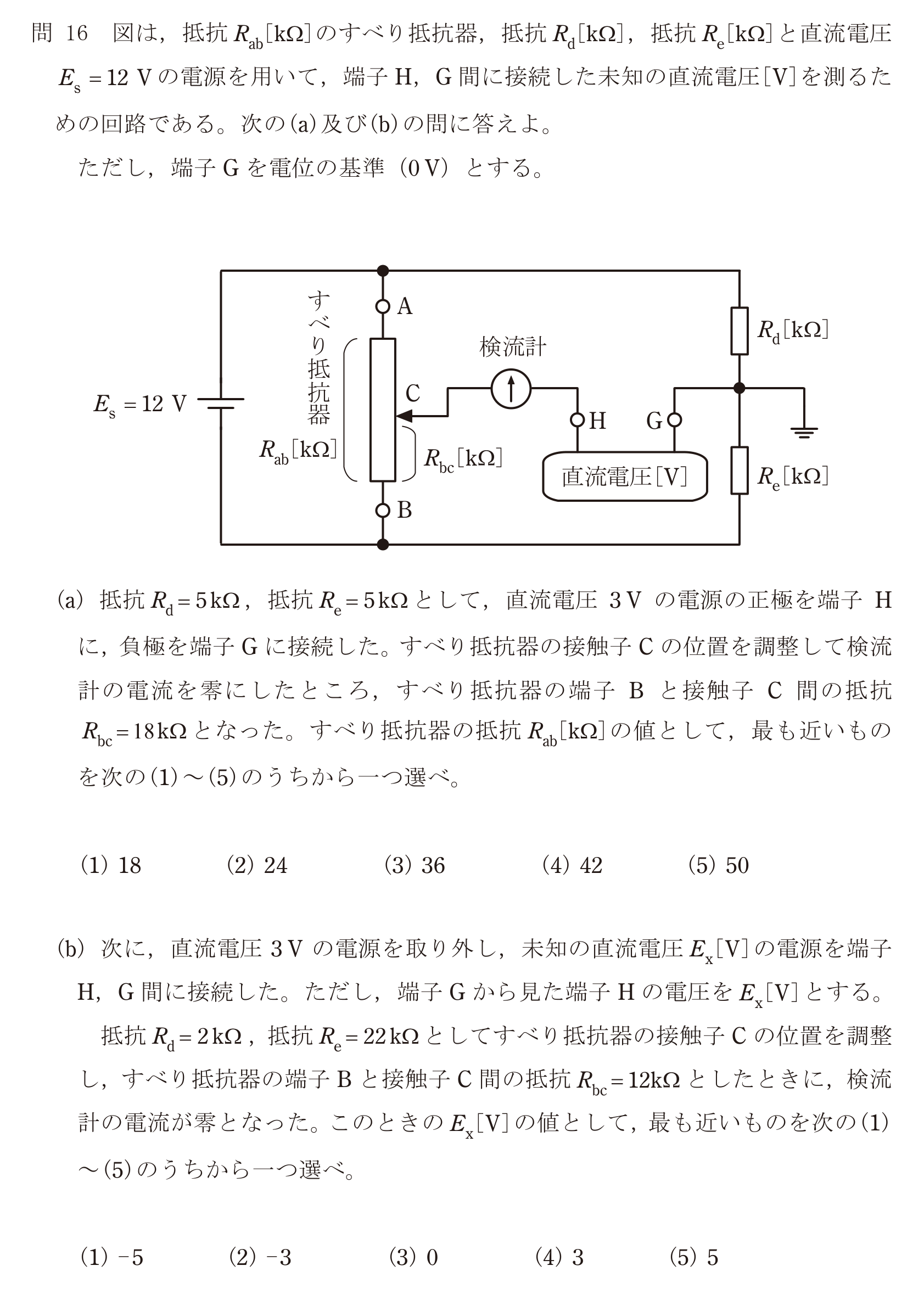

第三種電気主任技術者 2022年上期問17: 図は、抵抗R_ab[k$\Omega$]のすべり抵抗器、抵抗R_d[k$\Omega$]、抵抗R_e[k$\Omega$]と直流電圧E_s=12Vの電源を用いて、端子H、G間に接続した未知の直流電圧[V]を測るための回路である。次の(a)及び(b)の問に答えよ。
ただし、端子Gを電位の基準（0V）とする。

(a) 抵抗R_d=5k$\Omega$、抵抗R_e=5k$\Omega$として、直流電圧3Vの電源の正極を端子Hに、負極を端子Gに接続した。すべり抵抗器の接触子Cの位置を調整して検流計の電流を零にしたところ、すべり抵抗器の端子Bと接触子C間の抵抗R_bc=18k$\Omega$となった。すべり抵抗器の抵抗R_ab[k$\Omega$]の値として、最も近いものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2022年上期 問17: 図は、抵抗R_ab[k$\Omega$]のすべり抵抗器、抵抗R_d[k$\Omega$]、抵抗R_e[k$\Omega$]と直流電圧E_s=12Vの電源を用いて、端子H、G間に接続した未知の直流電圧[V]を測るための回路である。次の(a)及び(b)の問に答えよ。
ただし、端子Gを電位の基準（0V）とする。

(a) 抵抗R_d=5k$\Omega$、抵抗R_e=5k$\Omega$として、直流電圧3Vの電源の正極を端子Hに、負極を端子Gに接続した。すべり抵抗器の接触子Cの位置を調整して検流計の電流を零にしたところ、すべり抵抗器の端子Bと接触子C間の抵抗R_bc=18k$\Omega$となった。すべり抵抗器の抵抗R_ab[k$\Omega$]の値として、最も近いものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: 2. 24
