第三種電気主任技術者2022上期

11

理論
次の文章は、電界効果トランジスタ(FET)に関する記述である。 図は、nチャネル接合形FETの断面を示した模式図である。ドレーン(D)電極に電圧を加え、ソース(S)電極を接地すると、nチャネルの(ア)キャリヤが移動してドレーン電流が流れる。ゲート(G)電極に逆方向電圧を加えると、pn接合付近に空乏層が形成されてnチャネルの幅が(イ)し、ドレーン電流が(ウ)する。このことからFETは(エ)制御形の素子である。 上記の記述中の空白箇所(ア)~(エ)に当てはまる組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。

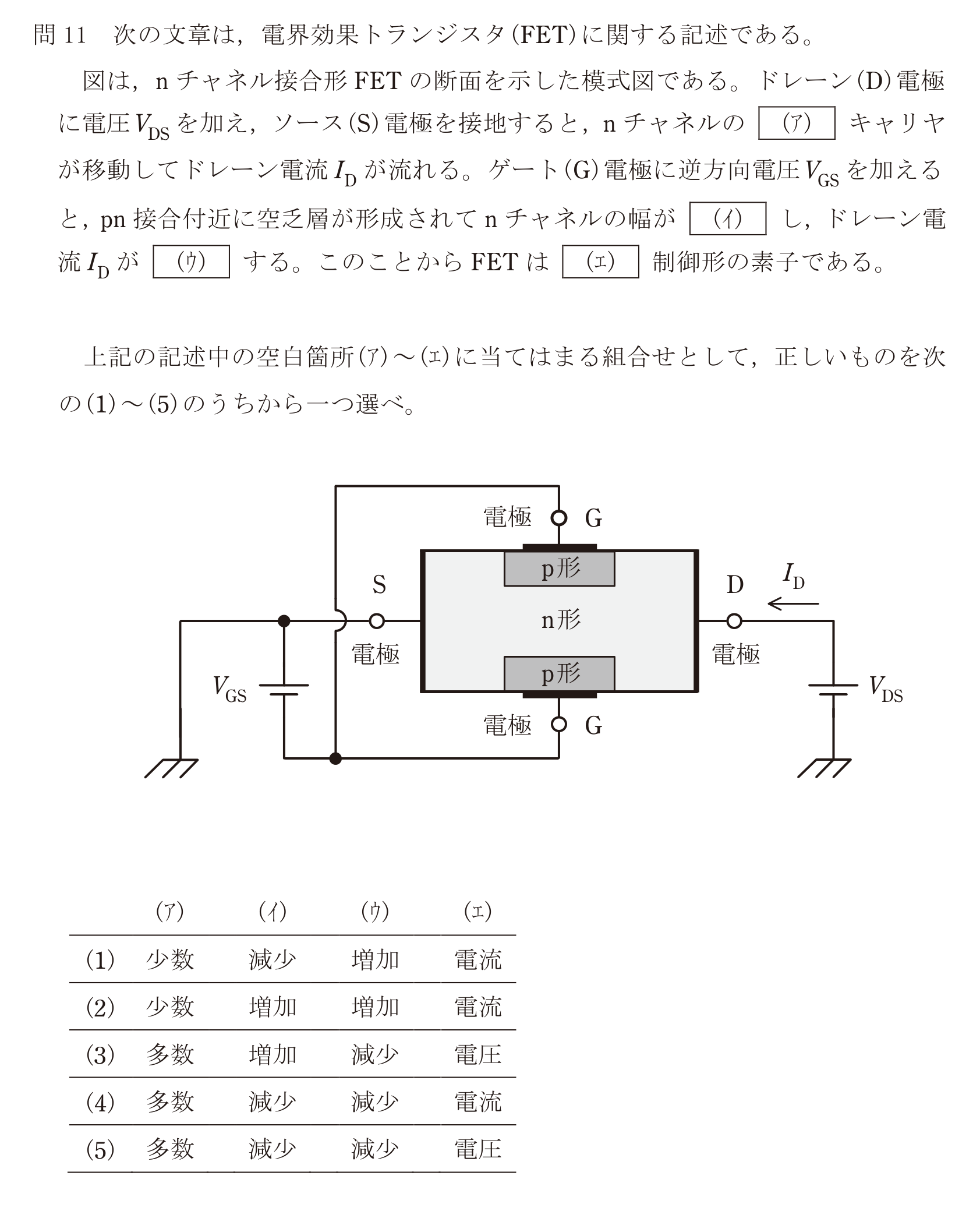

問11の図
1
(ア)少数 (イ)減少 (ウ)増加 (エ)電流
2
(ア)少数 (イ)増加 (ウ)増加 (エ)電流
3
(ア)多数 (イ)増加 (ウ)減少 (エ)電圧
4
(ア)多数 (イ)減少 (ウ)減少 (エ)電流
5
(ア)多数 (イ)減少 (ウ)減少 (エ)電圧
正解
